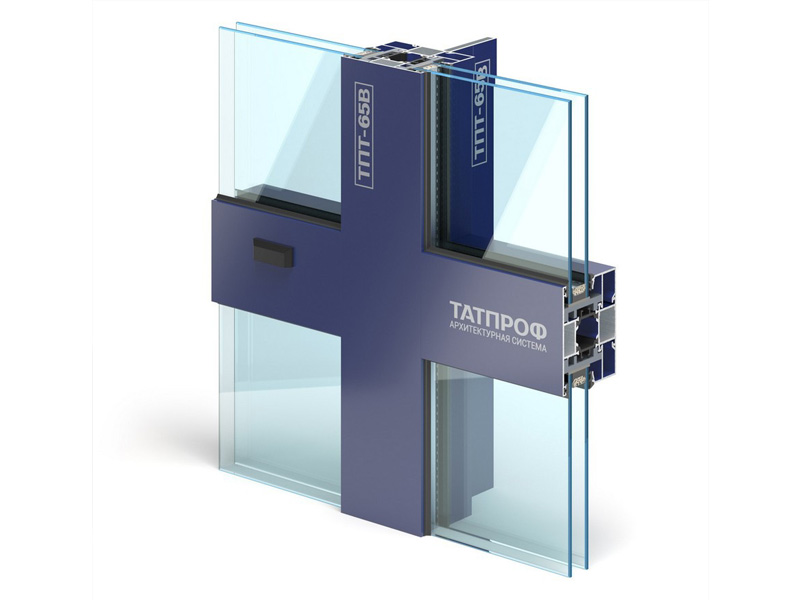

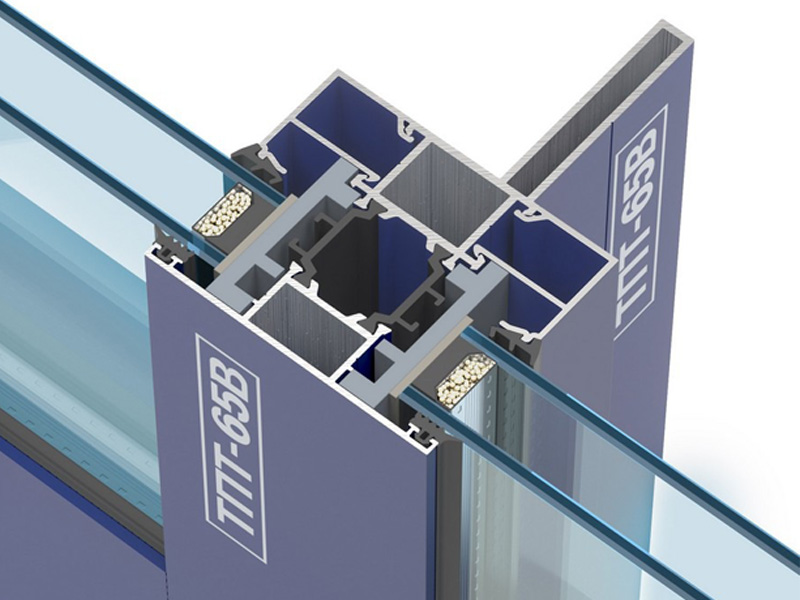

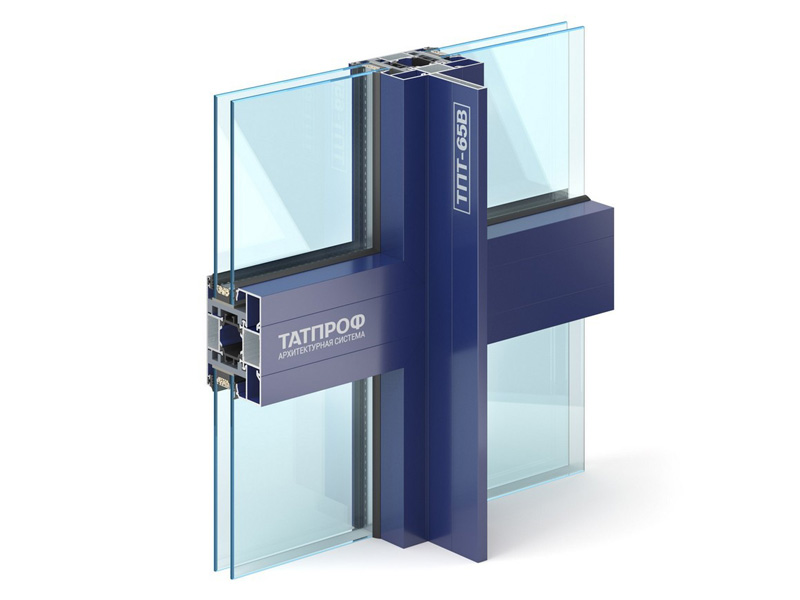

Теплый алюминиевый профиль ТАТПРОФ

НАЗНАЧЕНИЕ

Настоящая серия разработана для создания входных групп, витражей, навесных фасадов, оконных блоков, дверей в соответствии с СП 128.13330 «Алюминиевые конструкции», ГОСТ 22233-2018 «Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций», ГОСТ 25116-82 «Двери из алюминиевых сплавов для общественных зданий», ГОСТ 21519-2003 «Блоки оконные из алюминиевых сплавов», ГОСТ 23747-2015 «Двери из алюминиевых сплавов». Типовые узлы витражей, дверей и окон разработаны на основе алюминиевых прессованных профилей «65» серии системы «ТАТПРОФ».

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Серия 65 — наиболее технологически передовая сборка изделий с использованием современных угловых и Т-образных соединителей. Они позволяют собирать угол конструкции нагелями или использовать углообжимной станок. Т-образное соединение профилей производится поворотом фиксаторов в используемых соединителях. При сборке изделий требуются минимальные обработки. Для сборки конструкций требуются минимальные обработки для дверных конструкций:

• пробить или просверлить отверстия для винтов крепления углов;
• вырубить пазы одновременно для установки замка и цилиндра.

Благодаря накладным профилям нижнего притвора двери не требуется обработка стоек створок. Они полностью закрывает торцы, поэтому воздух не проникает в камеры стоек. Конструкция дверей позволяет использовать нарезанные в размер (без фрезеровок) экструзионные закладные детали для углового крепления обжимкой или при помощи нагелей. Можно использовать экструзионные закладные для «нагельного» крепления импостов. Крепление дверного порога заменяют в эксплуатации без демонтажа конструкции. Серия 65 имеет несколько типоразмеров порогов для разных условий эксплуатации. Оконная серия 65 имеет базовый размер 65 мм для рамы и 73 мм для створки. Базовые профили серии подразделяются на три типоразмера по высоте: 25 мм, 36 мм и 52 мм.
